A DE SANTI Rolamentos, comercializa Rolamentos de Contato Angular de esferas em uma ampla gama de configurações, os mais comuns são, Rolamentos de Contato Angular de uma carreira e Rolamentos de Contato Angular de duas carreiras.

Os Rolamentos de Contato Angular de esferas podem acomodar cargas radiais e axiais, sua capacidade de carga para cargas combinadas aumenta proporcionalmente à medida que o ângulo de contato aumenta, este recurso é devido à posição das pistas do anel interno e externo.

O contato angular implica o ângulo entre a linha que une os pontos de contato entre as esferas e as pistas no plano radial, ao longo do qual a carga é transmitida de uma corrida para outra e uma linha perpendicular ao eixo do rolamento.

Os Rolamentos de Contato Angular são utilizados e aplicados em várias aplicações, por exemplo:

DE SANTI Rolamentos Solução Ideal em Rolamentos de Contato Angular

Os Rolamentos de Contato Angular de esferas têm pistas do anel interno e externo que são deslocadas uma em relação à outra na direção do eixo do rolamento.

Isso significa que esses Rolamentos de Contato Angular são projetados para acomodar cargas combinadas, ou seja, cargas axiais e radiais atuando simultaneamente.

A capacidade de carga axial de Rolamentos de Contato Angular de esferas torna-se maior à medida que o ângulo de contato aumenta.

Os modelos de Rolamentos de Contato Angular usados com maior frequência são:

• Rolamentos de uma carreira de esferas de contato angular.
• Rolamentos de duas carreiras de esferas de contato angular.
• Rolamentos de esferas de quatro pontos de contato.

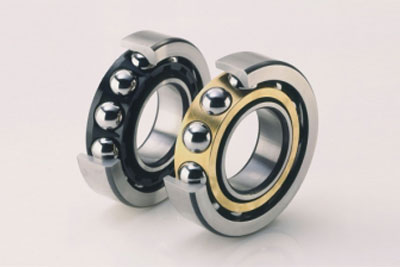

Rolamentos de Contato Angular de uma Carreira de Esferas

Estes Rolamentos de Contato Angular são projetados com três classes de ângulo de contato, normalmente, os modelos com ângulo de contato A e B, são equipados com a gaiola.

Os Rolamentos de Contato Angular das classes de alta precisão (classe 5 ou superior, ISO/JIS), podem ser fabricados com gaiola usinada de bronze, resina fenólica ou poliamida.

O modelo de Rolamentos de Contato Angular com ângulo de contato C é usado normalmente em alta precisão, classe 5 ISO (JIS) ou superior, e são fabricados com gaiola usinada de resina fenólica ou poliamida.

Rolamentos de Contato Angular e suas Possíveis Combinações

Os Rolamentos de Contato Angular de esferas de uma carreira, são raramente usados isoladamente, normalmente, são usados como um conjunto combinado de dois ou mais rolamentos.

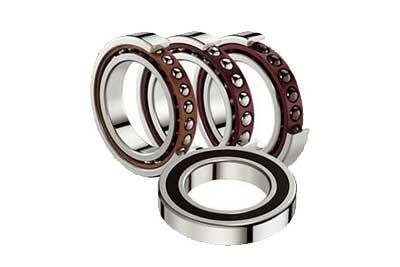

Combinações em pares de Rolamentos de Contato Angular

Angular de Uma Carreira de Alta Precisão (classe 5 ISO/JIS ou superior) são usadas para aplicações como eixos de máquinas ferramentas, e são geralmente usados com pré-carga.

Três tipos de combinação de Rolamentos de Contato Angular de esferas são disponíveis:

• DB, costa a costa
• DF, face a face
• DT, tandem (em fila)

Como a folga interna dos Rolamentos de Contato Angular do conjunto combinado estão ajustados antes da remessa ao cliente, deve-se tomar cuidado para evitar a mistura de componentes de outros conjuntos, estão também disponíveis rolamentos de disposição universal ou rolamentos de adaptação universal, DU pode ser montada em costa a costa, face-face ou em tandem.

Rolamentos de Contato Angular de Duas Carreiras de Esferas

Esse tipo de rolamento é fabricado em duas classes de ângulo de contato, são selecionados de acordo com a sustentação de carga axial e carga de momento.

São usadas gaiolas estampadas de aço alguns tamanhos de Rolamentos de Contato Angular de esferas de duas carreiras, estão disponíveis com vedação com contato (2NS) ou blindagens (ZZ).

Os limites de velocidade podem ser atingidos, quando uma graxa de alta qualidade, ou óleo, é aplicado na quantidade adequada, sob condição de carga leve.

Quando Rolamentos de Contato Angular são usados em conjuntos combinados de duas ou mais peças, ou com pré carga pesada para melhorar a rigidez, o limite de velocidade deve ser diminuído.
