Anel GMN

Anel GMN

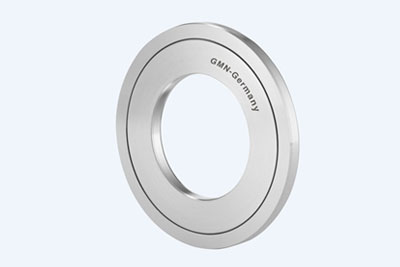

O Anel GMN é feito de diferentes materiais, o Anel GMN em design CF são feitas de um anel interno e externo, os dois anéis criam uma geometria de labirinto composta por uma sequência de intervalos radiais e horizontais.

Um anel de retenção conecta os dois anéis para formar uma unidade sem desintegração e também cria uma ranhura de captura no final do Anel GMN.

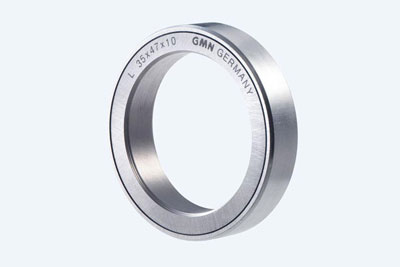

O Anel GMN no projeto L / M consistem em dois materiais de metal com diferentes resistências.

Em um processo de fabricação especial, uma abertura estreita e horizontal é criada entre um anel interno feito de aço e um anel externo feito de alumínio ao longo de uma geometria de labirinto.

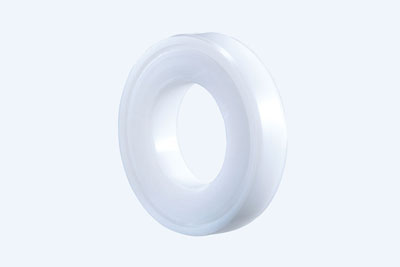

Com vedações plásticas de labirinto GMN no design S / SA o Anel GMN no design S / SA, os anéis interno e externo são feitos do mesmo material.

Em contraste com o design L / M, o intervalo ao longo da geometria do Anel GMN é cônico.

Altura da Abertura do Anel GMN

A teoria do Anel GMN é baseada na altura do espaço entre os anéis interno e externo.

Quanto mais apertada a altura da folga estiver no Anel GMN (redução na área de folga do anel), diminui a possibilidade de entrada de qualquer contaminante.

Dependendo da quantidade, direção e velocidade (intensidade) da contaminação, recomenda-se uma proteção adicional contra respingos líquidos diretos no Anel GMN.

Como um efeito de suporte adicional inerente a uma vedação sem contato, as folgas justas criam uma almofada de ar dentro da folga, está almofada de ar aumenta em correlação com a velocidade de rotação.

Anel GMN no projeto CF têm uma altura de folga constante de 0,25 mm nas folgas horizontais, as folgas radiais são mais largas para suportar o efeito de refluxo.

O Anel GMN no projeto L / M atingem a máxima eficácia devido a uma altura de abertura baixa constante ao longo de toda a geometria do labirinto de 0,2 a 0,5 mm (dependendo do tamanho).

As vedações plásticas do Anel GMN no projeto S / SA têm alturas de fenda diferentes devido à sua geometria de labirinto assimétrica.

A altura mínima da fenda de aprox. 0,5 mm garante a máxima eficácia, incluindo o campo das soluções plásticas.

O Melhor Custo Benefício em Anel GMN é na DE SANTI Rolamentos

A geometria do Anel GMN atua como uma barreira contra quaisquer líquidos ou poeira, as partículas que entram no labirinto se chocam contra o labirinto, portanto, qualquer mídia é retardada.

As mudanças de direção dentro do Anel GMN tornam a passagem do selo quase impossível.

Anel GMN no projeto CF têm um perfil que consiste em uma sequência otimizada de intervalos axiais e radiais.

Os espaços radiais criam um efeito de refluxo devido à força centrífuga quando o eixo está girando, folgas axiais estreitas dificultam o fluxo usando forças capilares, finalmente, uma ranhura de captura no final do perfil garante uma estanqueidade absoluta - mesmo quando o eixo está parado!

O Anel GMN no design L / M alcançam labirintos de 1 a 4 camadas em espaços extremamente apertados (dependendo do tamanho).

Um processo de fabricação especial garante 100% de conformidade geométrica no Anel GMN, entre o anel externo e interno.

Os vedantes de plástico do Anel GMN no design S / SA têm labirintos de 2 a 4 camadas, neste projeto, o funcionamento cônico do labirinto otimiza o efeito de vedação usando a força centrífuga.

O meio penetrado é transportado para o grande diâmetro do intervalo por meio de rotação, o maior diâmetro da fenda é montado de frente para o lado do impacto.
